Ексцентричний редуктор
ASME B16.9 — це стандартна специфікація для фітингів для стикового зварювання, яка охоплює концентричні та ексцентричні редуктори BW, коліна та трійники. Діапазон розмірів від 3/4" до 24" безшовного типу.
У порівнянні з конусоподібним фітингом, який збільшує або зменшує діаметр, він не є симетричним щодо центральної лінії. Обидва вони доступні з вуглецевої сталі, легованої сталі, нержавіючої сталі та використовуються в системі трубопроводів для зменшення діаметра від одного розміру до більшого або малого розміру.
Фітинги для зварювання встик використовуються в системі трубопроводів для зміни напрямку або функції середовища, для відгалуження, зменшення розміру труби або приєднання допоміжного обладнання. Вони доступні в кількох типах, як коліно, трійник, кришка, ексцентричний редуктор, заглушка та oelt, які виготовляються холодним та гарячим формуванням на основі специфікацій ASTM A403 та ASTM A234.
Фітинги з нержавіючої сталі ASTM A403 WP304 і 316
Специфікація ASTM A403 охоплює звичайні марки нержавіючої сталі WP304 і WP316, які використовуються для напірних трубопроводів. Клієнти повинні вказати безшовні або зварні типи під час придбання типів фітингів, таких як ексцентрикові редуктори, трійники та хрестовини для зварювання встик, згинання сталевих труб і коліно.
ASTM A234 Фітинги для труб з вуглецевої та легованої сталі
Ця специфікація охоплює ASTM A234 фітинги з вуглецевої та легованої сталі безшовної та зварної конструкції за стандартом ASME B16.9. Ці ексцентрикові редукторні фітинги призначені для використання в напірних трубопроводах і виготовленні резервуарів під тиском для експлуатації при помірних і підвищених температурах.
Специфікація фітинга ексцентричного редуктора BW
| Діапазон розмірів | 3/4" - 60" / DN20 - 1500 |
| Графік товщини | SCH10 - SCH 80, SCH 160, XXS |
| Американський стандарт | ANSI/ASME B16.9/MSS SP 43 |
| Стандарт Японії | JIS B2311/2312/2313 |
| Стандарт Німеччини | DIN2605/2615/2616/2617 |
| Європейський стандарт | EN10253 |
| Вуглецева сталь | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Низькотемпературна вуглецева сталь | Q345B, 16Mn, ASTM A420 WPL6 |
| Трубопровідна сталь | ASTM A860 WPHY 42/46/56/60/65 |
| легована сталь |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Нержавіюча сталь | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

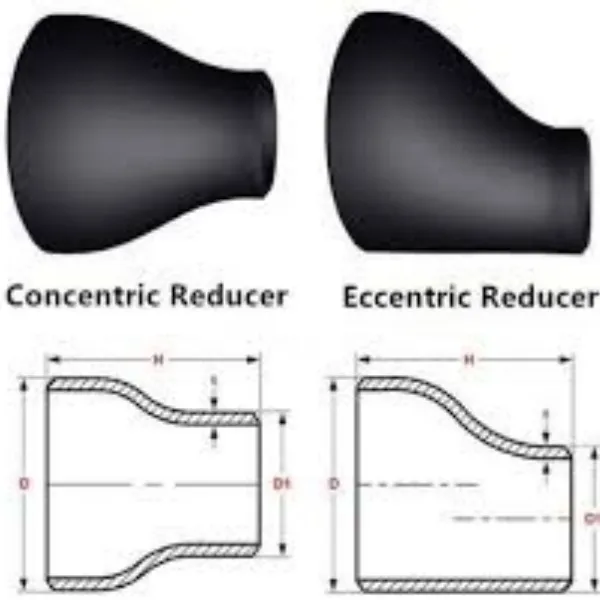

ASME B16.9 Розміри ексцентричного редуктора
| ОД1 | ОД2 | КІНЕЦЬ ДО КІНЦЯ |
| НПС | НПС | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Примітки
1) Окрім вищезгаданих стандартів, також застосовуються стандарти GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 тощо.
2) Для концентричних і ексцентричних редукторів з розмірами, більшими за вказані у таблиці вище, вони постачатимуться відповідно до розмірів, погоджених покупцем і виробником, або відповідно до розмірів виробника.
