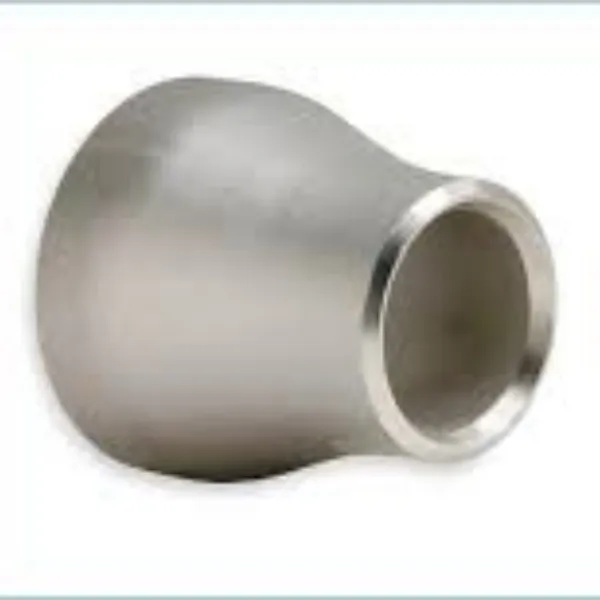

Концентричний редуктор
Концентричний редуктор є конусоподібним фітингом, який використовується для збільшення або зменшення діаметра навколо центральної лінії. Він легко транспортує шлам і шліфувальну рідину і підходить для корозійних операцій, також корисно використовувати там, де потрібні різні показники та захист від зносу під час транспортування між фланцями або трубами. Основними матеріалами, що використовуються в промисловості, є вуглецева сталь, легована сталь і нержавіюча сталь.
Фітинги для зварювання встик використовуються в системі трубопроводів для зміни напрямку або функції середовища, для відгалуження, зменшення розміру труби або приєднання допоміжного обладнання. Вони доступні в кількох типах, як коліно, трійник, кришка, концентричний редуктор, заглушка та oelt, які виготовляються холодним та гарячим формуванням на основі специфікацій ASTM A403 та ASTM A234.
Фітинги з нержавіючої сталі ASTM A403 WP304 і 316
Специфікація ASTM A403 охоплює звичайні марки нержавіючої сталі WP304 і 316, які використовуються для напірних трубопроводів. Клієнти повинні вказати безшовний або зварний тип під час придбання видів фітингів, таких як концентричні перехідники, трійники та хрестовини для зварювання встик, згинання сталевих труб і коліно.
ASTM A234 Фітинги для труб з вуглецевої та легованої сталі
Ця специфікація охоплює ASTM A234 фітинги з вуглецевої та легованої сталі безшовної та зварної конструкції за стандартом ASME B16.9. Ці фітинги призначені для використання в напірних трубопроводах і виготовленні резервуарів під тиском для роботи при помірних і підвищених температурах.
Матеріал для Concentric Redcuer ASME B16.9
Марки нержавіючої сталі
ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L
Марки вуглецевої сталі
ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
Марки легованої сталі
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22
ASME B16.9 Розміри концентричного редуктора та вага Sch 40
| OD1 | OD2 | КІНЕЦЬ ДО КІНЦЯ | SCH 40 ВАГА |
| NPS | NPS | H | КГ |
| 3/4 | 3/8 - 1/2 | 38 |
0.07 |
| 1 | 1/2 - 3/4 | 51 | 0.14 |
| 1 1/4 | 1/2 - 1 | 51 | 0.19 |
| 1 1/2 | 1/2 - 1 1/4 | 64 | 0.29 |
| 2 | 3/4 - 1 1/2 | 76 | 0.46 |
| 2 1/2 | 1 - 2 | 89 | 0.85 |
| 3 | 1 1/4 - 2 1/2 | 102 | 1.11 |
| 4 | 2 - 3 1/2 | 102 | 1.8 |
| 5 | 2 - 4 | 127 | 3.05 |
| 6 | 2 1/2 - 5 | 140 | 4.35 |
| 8 | 3 1/2 - 6 | 152 | 7.12 |
| 10 | 4 - 8 | 178 | 11.8 |
| 12 | 5 - 10 | 203 | 17.8 |
| 14 | 6 - 12 | 330 | 34.3 |
| 16 | 6 - 14 | 356 | 48.3 |
| 18 | 8 - 16 | 381 | 65.3 |
| 20 | 10 - 18 | 508 | 102 |
| 22 | 12 - 20 | 508 | - |
| 24 | 12 - 22 | 508 | 143 |
| 26 | 12 - 24 | 610 | - |
| 28 | 14 - 26 | 610 | - |
| 30 | 14 - 28 | 610 | - |
| 32 | 20 - 30 | 610 | 230 |
| 34 | 22 - 32 | 610 | 245 |
| 36 | 22 - 34 | 610 | 282 |
| 38 | 24 - 36 | 610 | - |
| 40 | 28 - 38 | 610 | - |
| 42 | 28 - 40 | 610 | - |
| 44 | 32 - 42 | 610 | - |
| 46 | 34 - 44 | 711 | - |
| 48 | 36 - 46 | 711 | - |
| 52 | 40 - 48 | 711 | - |
| 56 | 40 - 52 | 711 | - |
| 60 | 44 - 56 | 711 | - |
Примітки
1) Окрім вищезгаданих стандартів, також застосовуються стандарти GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 тощо.
2) Для концентричних і ексцентричних редукторів з розмірами, більшими за вказані у таблиці вище, вони постачатимуться відповідно до розмірів, погоджених покупцем і виробником, або відповідно до розмірів виробника.
