Різьбове коліно

Послати повідомлення

Чат зараз

Введення продукту

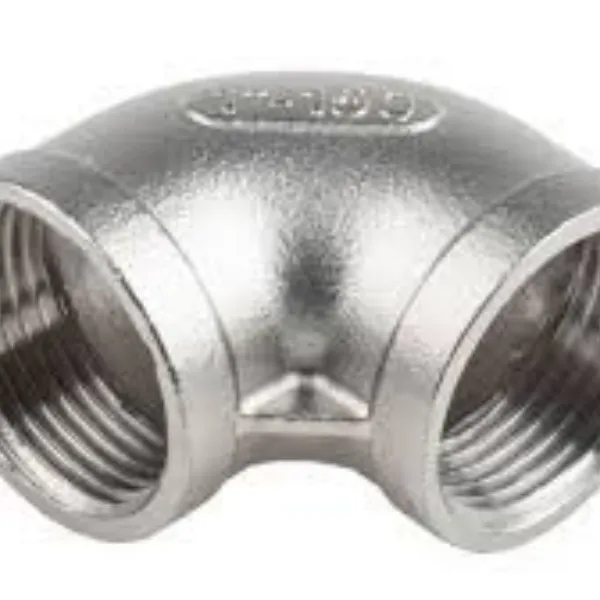

Розміри та вага кованого різьбового коліна розроблено відповідно до стандарту ASME B16.11, а також у вигляді прямого та редукційного коліна, жіночого/жіночого та чоловічого/жіночого коліна, коліна 90 та 45 градусів. Їх розмір становить від 1/8" до 4" і забезпечує тиск у класах 2000, 3000 і 6000. Порівняйте з колінним зварюванням, воно має два кути: 90 градусів і 45 градусів. Коліно з різьбою ASME насправді є фітингом, який встановлюється між двома відрізками труби, щоб дозволити змінювати напрямок потоку.

ASME B16.11 Ковані колінчасті різьбові фітинги

Форма різьби

Внутрішня - Коліно з внутрішньою різьбою

Чоловічий - жіночий різьбовий лікоть

Загальний матеріал

Вуглецева сталь ASTM A105 / A105N

Низьтемпературна вуглецева сталь ASTM A350 LF2

Нержавіюча сталь ASTM A182 F304 & F316

Стандартний

ASME B16.11

BS3799

Обробка поверхні

Масло проти іржі

Електричне оцинкування

Гаряче оцинковане

Маркування

Бренд

Розмір

Тиск

Нитка

матеріал

Стандартний

Номер нагріву

Упаковка

Картон

Дерев'яна коробка

якість

Візуальний

Виміряти

PMI для SS

Іди/Не йди по шкалі

EN10204 3.1 MTC

ASME B16.11 Розміри коліна з різьбою

Номінальний розмір		Від центру до кінця				Зовнішній діаметр стрічки		Товщина стінки		Довжина нитки
ДН	НПС	A				H		Гмін		L 5 хв	L 2 хв
		Лікті 90 градусів		Лікті 45 градусів		H		Гмін
		3000	6000	3000	6000	3000	6000	3000	6000
6	1/8	21	25	17	19	22	25	3.18	6.35	6.4	6.7
8	1/4	25	28	19	22	25	33	3.30	6.60	8.1	10.2
10	3/8	28	33	22	25	33	38	3.51	6.98	9.1	10.4
15	1/2	33	39	25	28	38	46	4.09	8.15	10.9	13.6
20	3/4	38	44	28	33	46	56	4.32	8.53	12.7	13.9
25	1	44	51	33	35	56	62	4.98	9.93	14.7	17.3
32	11/4	51	60	35	43	62	75	5.28	10.59	17.0	18.0
40	11/2	60	64	43	44	75	84	5.56	11.07	17.8	18.4
50	2	64	83	44	52	84	102	7.14	12.09	19	19.2
65	21/2	83	95	52	64	102	121	7.65	15.29	23.6	28.9
80	3	95	106	64	79	121	146	8.84	16.64	25.9	30.5
100	4	114	114	79	79	152	152	11.18	18.67	27.7	33

Таблиця ваги кованого різьбового коліна в кг

НОМІНАЛЬНИЙ РОЗМІР		КОЛІНО З РІЗЬБОЮ 90 ГРАДУСІВ			КОЛІНО З РІЗЬБОЮ 45 СТУДІВ
ДН	NPS	2000	3000	6000	2000	3000	6000
6	1/8	0.08	0.10	0.18	0.08	0.08	0.14
8	1/4	0.08	0.15	0.33	0.08	0.12	0.27
10	3/8	0.13	0.30	0.48	0.11	0.26	0.49
15	1/2	0.22	0.45	0.72	0.23	0.42	0.69
20	3/4	0.32	0.70	1.29	0.29	0.59	1.12
25	1	0.50	1.21	1.65	0.43	0.96	1.47
32	1-1/4	0.80	1.47	2.70	0.67	1.15	2.65
40	1-1/2	0.93	2.60	3.90	0.82	2.02	3.60
50	2	1.60	3.05	6.05	1.32	2.50	4.60
65	2-1/2	2.95	5.80	9.88	3.30	3.81	7.81
80	3	5.6	8.85	16.4	5.4	6.3	13.1
100	4	10.5	14.9	23.5	9.00	9.80	17.0
