Згин сталевих труб

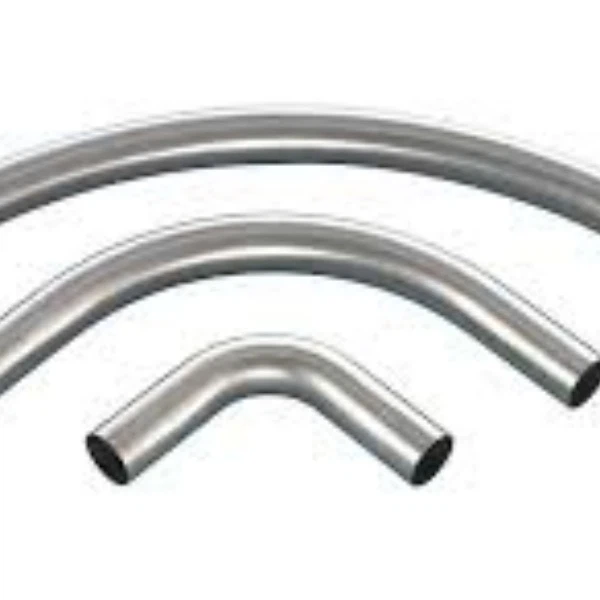

Вигини сталевих труб під кутом 90 градусів подібні до колін, але радіус згину більший або дорівнює 3D, поширеним типом згину є 3D і 5D. Зазвичай використовується в нафтовій і газовій промисловості. Зазвичай ми надаємо коліна та коліна для сталевих труб із легованої, вуглецевої та нержавіючої сталі.
Фітинги для зварювання встик використовуються в системі трубопроводів для зміни напрямку або функції середовища, для відгалуження, зменшення розміру труби або приєднання допоміжного обладнання. Вони доступні в декількох типах, як коліно, трійник, кришка, редуктор, заглушка та oelt, які виготовляються холодним і гарячим формуванням на основі матеріалів з нержавіючої та вуглецевої сталі.
Відводи та коліна сталевих труб
Вигини та коліна труб Seel використовуються для зміни напрямку в системі трубопроводів. І підключення до трубопроводу для передачі середовища, такого як вода, повітря, нафта, газ тощо. Але між ними є деякі відмінності, такі як:
процес
Коліна сталевих безшовних виготовляють методом гарячого або холодного пресування. При згинах труб використовується середньочастотний згин гарячим або холодним способом. Незалежно від гарячого або холодного методу, все залежить від матеріалу.
Кут
Для трубних колін вони мають кути 45 градусів, 90 градусів і 180 градусів. Тоді як вигини труб становлять 22,5 градусів, 30 градусів, 45 градусів і 90 градусів.
Радіус
Коліни сталевих труб мають більший радіус, ніж коліна. Зазвичай лікті мають два типи: довгий радіус (1,5D) і короткий радіус (1D). Для згинів труб радіус вигину більше або дорівнює 3D.
Вартість
Він буде використовувати більш оригінальний матеріал для виготовлення сталевих трубних згинів через більший радіус, що дозволить витратити більше грошей на сталеві труби. Крім того, це займає більше місця та збільшує вантаж під час транспортування. Таким чином, ціна згинання сталевих труб дорожча, ніж коліно за такого ж розміру та матеріалу.
Стандартний
Коліна сталевих труб виготовляються за стандартом ASME B16.9 для зварювання встик, але згини труб відповідають стандартам ASME B36.10 і ASME B36.19.
Дотична
Дотична довжина вигинів сталевих труб становить 300 - 1500 мм для обох кінців, тоді як коліна не мають дотичної.
Перевірка та упаковка згину труб з вуглецевої сталі
БЕЗШОВНИЙ ЗГИН НА 90 ТА 45 ГРАДУСІВ 4D 1 1/2" SCH 80 ASTM A53B
Ми перевіряємо вигини труб з вуглецевої сталі A53 перед пакуванням, щоб клієнти були задоволені після отримання цих товарів.
Специфікація згину труби на 90 градусів
| Діапазон розмірів | 1/2" - 48" / DN15 - 1200 |
| Графік товщини | SCH 10 - SCH 160, XXS |
| Радіус вигину | R Більше або дорівнює 3D (R= 3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D) |
| Стандартний | ASME B36.10 / ASME B36.19 / ASME B16.49 |
| Матеріал вуглецева сталь | ASTM A106B / A53B, API 5L B / X42 / X46 / X52 / X56 / X60 / X65 / X70, A333 GR 6 |
| Матеріал із легованої сталі | ASTM A335 P11 / P12 / P22 / P 5 / P9 / P91 / P92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Матеріал нержавіюча сталь | ASTM A312 TP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
Креслення радіуса вигину сталевої труби та розміри
| Радіус вигину |
R більше або дорівнює 3OD (OD - зовнішній діаметр труби) |
| Кут згину | Відповідно до специфікації проектної документації. |
| Дотична довжина | На стандартну або зазначену в проектній документації довжину або обидві прямі довжини становлять 500 мм. |
| Зовнішній діаметр |
OD Менше або дорівнює 1200 мм |
| Товщина стінки | Відповідно до специфікації проектної документації. |
| Фаска на кінцях | Відповідно до фаски фіфтінгів BW або згідно специфікації конструкторської документації. |
Тривимірна таблиця ваги на 90 градусів у кг
| DN | NPS | Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch160 | XXS |
| 20 | 0.14 | 0.17 | 0.17 | 0.22 | 0.22 | 0.29 | 0.36 | |||||
| 25 | 1 | 0.29 | 0.33 | 0.33 | 0.43 | 0.43 | 0.56 | 0.72 | ||||
| 32 | 1¼ | 0.47 | 0.56 | 0.56 | 0.48 | 0.48 | 0.92 | 1.28 | ||||
| 40 | 1½ | 0.70 | 0.80 | 0.80 | 1.07 | 1.07 | 1.43 | 1.88 | ||||
| 50 | 2 | 1.18 | 1.43 | 1.43 | 1.97 | 1.97 | 2.92 | 3.53 | ||||
| 65 | 2½ | 2.64 | 2.83 | 2.83 | 3.75 | 3.75 | 4.90 | 6.70 | ||||
| 80 | 3 | 3.92 | 4.47 | 4.47 | 6.04 | 6.04 | 8.45 | 11.0 | ||||
| 90 | 3½ | 5.27 | 6.26 | 6.26 | 8.60 | 8.60 | ||||||
| 100 | 4 | 6.80 | 8.47 | 8.47 | 11.8 | 11.8 | 14.9 | 17.7 | 21.6 | |||
| 125 | 5 | 14.3 | 14.3 | 20.4 | 20.4 | 26.5 | 32.3 | 37.8 | ||||
| 150 | 6 | 22.3 | 22.3 | 33.6 | 33.6 | 42.8 | 53.4 | 62.6 | ||||
| 200 | 8 | 35.1 | 38.8 | 44.8 | 44.8 | 56.0 | 68.1 | 68.1 | 80.0 | 95.3 | 117 | 114 |
| 250 | 10 | 55.0 | 67.2 | 79.4 | 79.4 | 107 | 107 | 126 | 151 | 175 | 227 | 204 |
| 300 | 12 | 78.5 | 103 | 117 | 126 | 172 | 154 | 209 | 252 | 295 | 377 | 295 |
| 350 | 14 | 125 | 150 | 150 | 174 | 234 | 198 | 292 | 359 | 414 | 519 | |
| 400 | 16 | 164 | 196 | 196 | 260 | 337 | 260 | 429 | 517 | 604 | 770 | |
| 450 | 18 | 208 | 290 | 249 | 369 | 488 | 330 | 604 | 734 | 862 | 1089 | |
| 500 | 20 | 309 | 409 | 309 | 483 | 653 | 409 | 819 | 1005 | 1163 | 1487 | |
| 550 | 22 | 374 | 496 | 374 | 852 | 496 | 1083 | 1307 | 1526 | 1947 | ||
| 600 | 24 | 446 | 663 | 446 | 807 | 1123 | 591 | 1397 | 1731 | 2023 | 2554 | |
| 650 | 26 | 694 | 523 | 694 | ||||||||
| 700 | 28 | 806 | 1004 | 608 | 806 | |||||||
| 750 | 30 | 927 | 1154 | 699 | 927 | |||||||
| 800 | 32 | 1056 | 1315 | 796 | 1445 | 1056 | ||||||
| 850 | 34 | 1194 | 1487 | 899 | 1634 | 1194 | ||||||
| 900 | 36 | 1338 | 1667 | 1008 | 1993 | 1338 | ||||||
| 950 | 38 | 1124 | 1493 | |||||||||
| 1000 | 40 | 1246 | 1655 | |||||||||
| 1050 | 42 | 1374 | 1826 | |||||||||
| 1100 | 44 | 1509 | 2006 | |||||||||
| 1150 | 46 | 1649 | 2191 | |||||||||
| 1200 | 48 | 1797 | 2388 |
