Трійник під зварювання

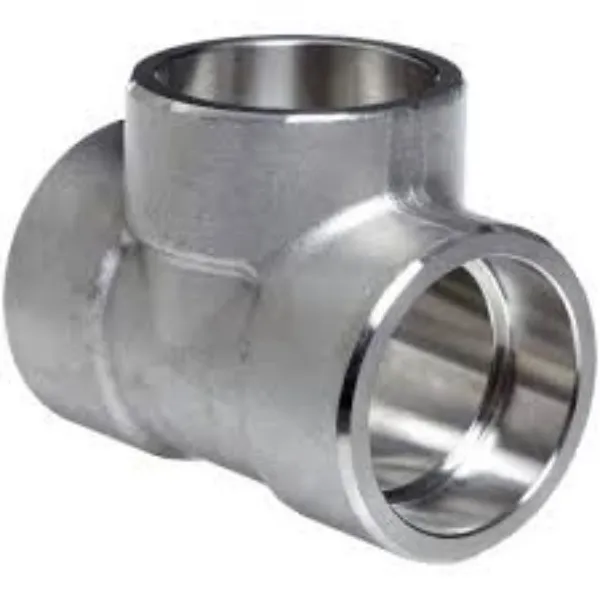

Трійник з розтрубним зварюванням - це фітинг для труб високого тиску трьома способами, виготовлений шляхом кування з круглої сталі. Вони мають Т-подібну форму і відомі як рівний трійник і перехідний трійник. Це, як правило, застосовується до труб з номінальним діаметром менше NPS 2.
Фітинги з розтрубним зварюванням — це сімейство кувальних фітингів під високим тиском, які використовуються лише разом із трубами ANSI і доступні в тому ж діапазоні розмірів.
Незважаючи на певну схожість між формами двох зварних швів, зварювання в муфту все одно вважається відмінним від кутового.
Зварні фітинги ASME B16.11
| Форма | Прямі та перехідні фітинги |
| Діапазон розмірів | 1/8"- 4" / DN6 - DN100 |
| Номінальний тиск | Клас 3000 фунтів, 6000 фунтів, 9000 фунтів. |
| Вуглецева сталь | ASTM A105 / A105N, ASTM A350 LF2, A694 F42 / 46 / 56 / 60 / 65 |
| легована сталь | ASTM A182 F11 / 12 / 22 / 5 / 9 / 91 / 91 / 22 |
| Нержавіюча сталь | ASTM A182 F304 / 304L / 304H, 316 / 316L, 321, 310S, 317, 347, 904L |
| Дуплекс з нержавіючої сталі | ASTM A182 F51, F53, F44 |
Маркування та перевірка оцинкованого зварювального трійника
Упаковка рівномірного та перехідного трійника
ASME B16.11 Розміри зварювального трійника
| ДН | НПС | B | C | A | G | |||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8 | 10.9 |
3.18 |
3.18 | 3.96 | 3.43 | - | - | 11.0 | 11.0 | - | 2.41 | 3.15 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.60 | 4.01 | - | - | 11.0 | 13.5 | - | 3.02 | 3.68 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.5 | 5.03 | 4.37 | - | - | 13.5 | 15.5 | - | 3.20 | 4.01 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 15.5 | 19 | 25.5 | 3.73 | 4.78 | 7.47 |
| 20 | 3/4 | 27.3 | 4.09 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 19 | 25.5 | 28.5 | 3.91 | 5.56 | 7.82 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 22.5 | 27.0 | 32.0 | 4.55 | 6.35 | 9.09 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 27.0 | 32.0 | 35.0 | 4.85 | 6.35 | 9.70 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 | 32.0 | 38.0 | 38.0 | 5.08 | 7.14 | 10.15 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 38.0 | 41.0 | 54.0 | 5.54 | 8.74 | 11.07 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 41.0 | - | - | 7.01 | - | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 57.0 | - | - | 7.62 | - | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 66.5 | - | - | 8.56 | - | - |
1) Рівномірна товщина навколо отвору гнізда не повинна бути меншою за середнє значення, товщина на часткових ділянках може бути мін. один.
2) Враховуючи допуск зовнішнього діаметра труби, діаметри деяких отворів муфти можуть бути трохи більшими за вказані у B16.11.
3) Якщо розміри з’єднувальних труб не відповідають зазначеним у цьому каталозі, розміри з’єднувальних труб повинні бути надані в специфікації закупівлі.
4) Коли фітинги зменшуються, розміри конструкції повинні бути такими ж, як і у прямих фітингів, а BJD має бути оброблено на відповідних кінцях зменшення.
5) Фітинги також можуть бути виготовлені як змішані з’єднання з розеткою та різьбою.
