Заглушка під зварювання

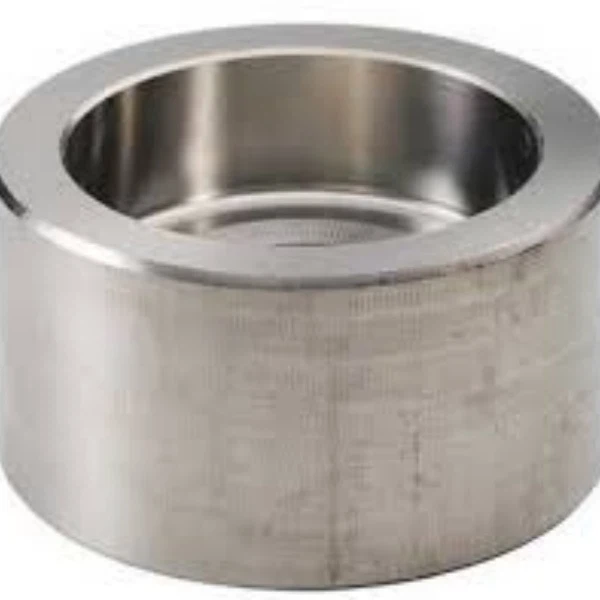

Зварний ковпачок ASME B16.11 призначений для закриття кінців труб або труб, у які вставляються труби та зварюються разом. Є різні розміри, розміри, вага та матеріал. Широко використовується в будівельних, інженерних і виробничих роботах. На відміну від фітингів, зварених устик, фітинги, зварені в розтруб, в основному використовуються для труб малого діаметру, як правило, для трубопроводів, номінальний діаметр яких становить NPS 2 або менше.
Фітинги з розтрубним зварюванням — це сімейство кувальних фітингів під високим тиском, які використовуються лише разом із трубами ANSI і доступні в тому ж діапазоні розмірів.
Незважаючи на певну схожість між формами двох зварних швів, зварювання в муфту все одно вважається відмінним від кутового.
ASME B16.11 Розмір кришки під зварювання
| Діапазон розмірів | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
| Номінальний тиск | Клас 3000/6000/9000, 3M/6M/9M, 3000 LBS/6000LBS/9000LBS |
Матеріал кришки зварного шва
Марки матеріалів з вуглецевої сталі
ASTM A105 / A105N, A350 LF2 / LF3, A694 F42 / F46 / F56 / F60 / F65
легована стальматеріалОцінки
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
Нержавіюча стальматеріалОцінки
ASTM A182 F304/304L/304H, F316/316L, F321, F310S, F317, F347, F904L
Дуплексна нержавіюча сталь
ASTM A182 F51 / F53 / F44 / F55
ASME B16.11 Розмір кришки труби під зварний шов
| ДН | НПС | B | C | J | K | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | |||||||
| 6 | 1/8 | 10.9 | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 9.5 | 4.8 | 6.4 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.06 | 4.01 | - | - | 9.5 | 4.8 | 6.4 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.50 | 5.03 | 4.37 | - | - | 9.5 | 4.8 | 6.4 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 9.5 | 6.4 | 7.9 | 11.2 |
| 20 | 3/4 | 27.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 12.5 | 6.4 | 7.9 | 12.7 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 9.6 | 11.2 | 14.2 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 9.6 | 11.2 | 14.2 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 | 12.5 | 11.2 | 12.7 | 15.7 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 16.0 | 12.7 | 15.7 | 19 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 16.0 | 15.7 | 19.0 | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 16.0 | 19.0 | 22.4 | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 16.0 | 22.4 | 28.4 | - |
1) Рівномірна товщина навколо отвору гнізда не повинна бути меншою за середнє значення, товщина на часткових ділянках може бути мінімальною.
2) Враховуючи допуск зовнішнього діаметра труби, діаметри деяких отворів муфти можуть бути трохи більшими за вказані у B16.11.
3) Якщо розміри з’єднувальних труб не відповідають зазначеним у цьому каталозі, розміри з’єднувальних труб повинні бути надані в специфікації закупівлі.
4) Коли фітинги зменшуються, розміри конструкції повинні бути такими ж, як і у прямих фітингів, а BJD має бути оброблено на відповідних кінцях зменшення.
5) Фітинги також можуть бути виготовлені як змішані з'єднання SW і THRD.
