Що таке матеріал A671?
ASTM A671 є стандартним матеріалом для електрозварних сталевих труб, які використовуються для транспортування кріогенних рідин під високим{1}}тиском.
Характеристики матеріалу
Базовий склад
Тип матеріалу: низько-вуглецева мікролегована сталь (не-нержавіюча сталь)
Ключові компоненти:
Вуглець (C) Менше або дорівнює 0,25% → Збалансовує міцність і зварюваність
Фосфор (P) Менше або дорівнює 0,035% + Сірка (S) Менше або дорівнює 0,035% → Пригнічує криогенну крихкість (суворий контроль шкідливих елементів)
Зміцнення марганцем (Mn) (зазвичай 0,70~1,50%) → Покращує криогенну міцність
Характеристики процесу:
Виробництво електромуфтового зварювання (EFW) → Зварні шви без присадного металу
Примусова термічна обробка після-зварювання (нормалізація/загартування + відпустка) → Знімає напругу та оптимізує кріогенні характеристики
межа текучості ASTM A671
|
Марка сталі |
Межа текучості (Н/мм2) макс |
Міцність на розрив (Н/мм2) макс |
Подовження (%) |
|
A45 |
165 |
310~450 |
30 |
|
A50 |
185 |
345~485 |
28 |
|
A50 |
185 |
345~485 |
28 |
|
CA55/A55 |
205 |
380~515 |
27 |
|
B55 |
205 |
380~515 |
27 |
|
CB60/B60 |
220 |
415~550 |
25 |
|
CB65/B65 |
240 |
450~585 |
23 |
|
CB70/B70 |
260 |
485~620 |
21 |
|
C55 |
205 |
380~515 |
27 |
|
CC60/C60 |
220 |
415~550 |
25 |
|
CC65/C65 |
240 |
450~585 |
23 |
|
CC70/C70 |
260 |
485~620 |
21 |
Хімічний склад труб A671
|
Марка сталі |
C макс |
Si |
Мн |
P |
S |
|
A45 |
0.17 |
/ |
0.98 |
0.035 |
0.035 |
|
A50 |
0.22 |
/ |
|||
|
CA55/A55 |
0.28 |
/ |
|||
|
B55 |
0.20 |
0.13~0.45 |
|||
|
CB60/B60 |
0.24 |
||||
|
CB65/B65 |
0.28 |
||||
|
CB70/C70 |
0.31 |
1.30 |
|||
|
C55 |
0.18 |
0.55-0.98 |
|||
|
CC60/C60 |
0.21 |
||||
|
CC65/C65 |
0.24 |
0.79-1.30 |
|||
|
CC70/C70 |
0.27 |
Яка різниця між A333 і A671?
| Вимір порівняння | ASTM A333 | ASTM A671 |
|---|---|---|
| Стандартна назва | Низькотемпературні безшовні та зварні сталеві труби | Електро-плавлення-сталеві труби для атмосферних і низьких температур |
| Основне використання | Над--температурна трансмісія рідини (СПГ, рідкий аміак, етилен) | Низько{0}}температурна передача рідини під високим{1}}тиском (СПГ, рідкий азот) |
| Виробничий процес | Безшовні або зварні (ERW/EFW) | Лише для електро-плавлення-зварювання (EFW).+ обов'язкова термічна обробка |
| Температурні градації | 1-11 клас (наприклад, група 6: -45 градусів, група 3: -101 градус) | CL13~CL26 (наприклад, CL22: -45 градусів) |
| Низько-температурна міцність | Обов'язкове тестування на удар за Шарпі (температура залежить від класу) | Обов'язкове тестування на удар за Шарпі (температура залежить від класу) |
| Типова межа текучості | Більше або дорівнює 172~552 МПа (наприклад, Gr.6: більше або дорівнює 240 МПа) | Більше або дорівнює 345~415 МПа (наприклад, CL26: більше або дорівнює 415 МПа) |
| Не-руйнівний контроль | Зварні труби: точкові RT/UT Труби безшовні: за договором |
100% зварювання RT або UT (обов’язковий повний огляд) |
| Термообробка після-зварювання | Необхідно для кожного класу (наприклад, Gr.6 вимагає нормалізації) | Обов'язковий для всіх класів |
| Гідростатичне випробування | 1,5~2,5x проектний тиск | Рівномірно 2,5-кратний розрахунковий тиск |
| Захист від корозії | Епоксидне покриття/3LPE | Підкладка з 3LPE/сплаву |
| Типові випадки застосування | Трубопровід Alaska LNG (Gr.6, -45 градусів) | Jiangsu Rudong LNG Terminal (CL22, -162 градуси) |
Застосування зварної труби A671
1. Транспортування кріогенної рідини
Зріджений природний газ (СПГ)
Сталеві труби A671 є основним матеріалом трубопроводів для приймальних терміналів СПГ і сховищ, таких як магістральний трубопровід приймального терміналу СПГ Rudong у Цзянсу, Китай (діаметр φ508 мм, клас CL22, стійкий до -162 градусів). Завдяки 100% неруйнівному контролю зварних швів і примусовій термічній обробці він гарантує відсутність ризику крихкого руйнування в криогенних середовищах.
Промислові гази, такі як рідкий азот і рідкий кисень
В аерокосмічній галузі, медичному холодильному ланцюзі та інших галузях A671 використовується для транспортування рідкого азоту (-196 градусів), рідкого кисню тощо, покладаючись на його кріогенну ударну в’язкість (наприклад, клас CL22 має енергію удару більше або дорівнює 27 Дж при -45 градусах) для забезпечення безпеки.
2. Нафтова і газова промисловість
Полярна розвідка нафти і газу
На нафтових і газових родовищах у регіонах із над-низькими температурами, таких як Арктика та Сибір, для транспортування сирої нафти та природного газу використовуються сталеві труби A671, оскільки вони можуть зберігати свою ефективність при -45 градусах (CL13~CL22) або навіть нижчих температурах.
Підводні трубопроводи: у деяких глибоководних-нафто- та газопроводах використовуються труби A671 у поєднанні з антикорозійним покриттям 3LPE-, щоб протистояти корозії морської води та низьким{4}}температурам.
3. Хімічна та нафтопереробна промисловість:
Кріогенні реактори: у хімічних виробничих процесах, таких як етилен і метанол, труби A671 використовуються для з’єднання кріогенних реакторів і резервуарів для зберігання, запобігаючи виходу з ладу трубопроводу через раптові перепади температури.
Блоки поділу повітря: в блоках поділу повітря труби A671 зазвичай використовуються для трубопроводів, що транспортують рідкі гази (наприклад, рідкий аргон і рідкий вуглекислий газ), щоб забезпечити стабільність трубопроводу під час процесу зміни фази з газу на рідину.
4. Муніципальна та енергетична інфраструктура:
Міські станції зменшення піку природного газу: у сховищах для зменшення піку природного газу труби A671 використовуються для з’єднання резервуарів для зберігання та розподільних мереж, щоб задовольнити сезонні низькі-температурні вимоги.
Кріогенні системи накопичення енергії: у таких проектах, як зберігання енергії в рідкому повітрі (LAES), труби A671 служать трубопроводами для транспортування середовища зберігання енергії (рідкого повітря), що підтримує періодичне регулювання відновлюваних джерел енергії. 5. Спеціальні промислові сценарії
Напівпровідникова промисловість Транспортування надчистого газу
У виробництві напівпровідників A671 використовується для транспортування -азоту високої чистоти, аргону тощо. Його гладкість внутрішньої стінки та низькі{3}}температурні характеристики відповідають вимогам щодо відсутності забруднення та витоку.
Логістика холодового ланцюга харчування
Деякі великі холодильні склади використовують трубопроводи A671 у своїх системах охолодження рідкого аміаку, щоб забезпечити стабільну циркуляцію холодоагенту при -33 градусах.

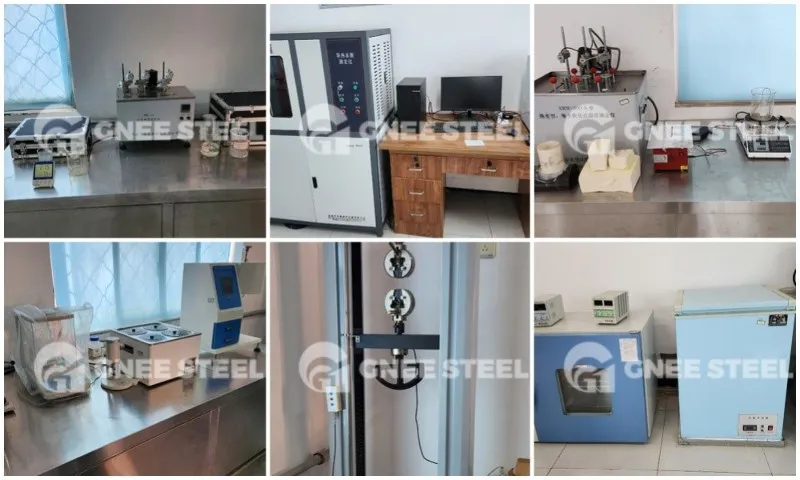

Випробування та перевірка
Упаковка та доставка
