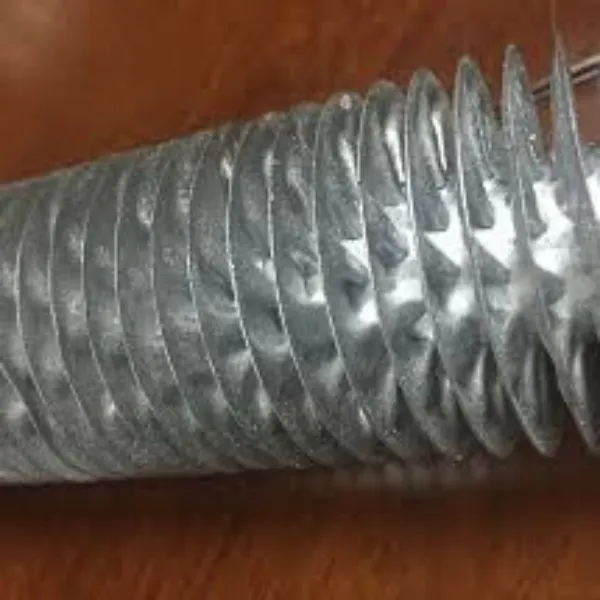

Спіральна оребрена труба|Оцинкована оребрена труба

Опис продукції

Спіральна оребрена труба| Оцинкована оребрена труба|Гарячеоцинкована оребрена труба з холодним зануренням у теплиці

Що таке спіральна ребристая трубка або гофрована ребристість?

Труба зі спіральними ребрами або гофрованими ребрами — це спірально загорнуті ребра на базову трубу без зварювання, але з точковим зварюванням на кінці.

Матеріал спіральної ребристої трубки або гофрованої ребристої трубки: реберна стрічка може бути виготовлена ​​з міді, вуглецевої сталі, нержавіючої сталі, кольорових труб і ребер, припаяних або повністю зварених.

Оребрена труба з нержавіючої сталі зі спіральним гофром

Гвинтові натягнуті ребристі труби для повітряного охолоджувача

Оскільки нержавіюча сталь має високу корозійну стійкість, гофрована труба з нержавіючої сталі може бути широко використана, коли обставини мають певний ступінь корозії або чистоти, наприклад, кліматична промисловість, опалення, сушіння та охолодження. Зазвичай застосовується в теплообмінниках з ребристими трубками. Максимальна робоча температура 180 градусів.

Спіральна оребрена труба або гофрована труба з ребрами забезпечують вищу турбулентність повітряної частини та теплообмін за рахунок гофрування ребер порівняно з ребристою трубкою типу L.

Стандарт матеріалу гофрованої ребристої труби: Основна труба та ребро можуть бути з вуглецевої та нержавіючої сталі

Вуглецева сталь: A179, A192, SA210 Gr A1/C, A106 Gr B Нержавіюча сталь: TP304/TP304L, TP316 / TP316L

Переваги та застосування спіральної ребристої трубки або гофрованої ребристої трубки

Оскільки нержавіюча сталь має високу корозійну стійкість, гофрована труба з нержавіючої сталі може бути широко використана, коли обставини мають певний ступінь корозії або чистоти, наприклад, кліматична промисловість, опалення, сушіння та охолодження. Зазвичай застосовується в теплообмінниках з ребристими трубками.

Максимальна робоча температура 180 градусів.

Оребрені трубчасті нагрівачі:

Як основна труба, так і ребра можуть бути мідними, вуглецевою та нержавіючої сталі

Вуглецева сталь: A179, A192, SA210 Gr A1/C, A106 Gr B

Нержавіюча сталь: TP304/TP304L, TP316/TP316L

Специфікація гофрованої ребристої трубки:

Наружний діаметр основної труби: 15,88~51 мм

Крок ребра: 3,5~10 мм

Висота плавника: максимум 16 мм

Товщина ребра: {{0}}.2~0,4 мм

Особливості гофрованої ребристої трубки

1. Ребра і трубки щільно з'єднані

2. Рівномірний крок,

3. Маленька складка,

4. Відсутність накопичення золи

5. Малий термічний контактний опір,

6. Висока тепловіддача

7. Максимальна робоча температура: 120 градусів

Гвинтоподібно натягнуті ребристі труби для повітряного охолоджувача

Оскільки нержавіюча сталь має високу корозійну стійкість, гофрована труба з нержавіючої сталі може бути широко використана, коли обставини мають певний ступінь корозії або чистоти, наприклад, кліматична промисловість, опалення, сушіння та охолодження. Зазвичай застосовується в теплообмінниках з ребристими трубками.

Максимальна робоча температура 180 градусів.

Спіральна гофрована трубка з нержавіючої сталі

Тип ребра: гофрована трубка

Матеріал трубки: нержавіюча сталь

Матеріал ребра: нержавіюча сталь

Тип ребристої трубки: гофрована

Опис спірально гофрованої ребристої трубки з нержавіючої сталі: спірально гофрована трубка з нержавіючої сталі, ми є постачальником гофрованих ребристих труб і виробником гофрованих ребристих трубок у Китаї.

Теплообмінні спіральні гофровані труби з нержавіючої сталі

Сталева стрічка може бути мідної, вуглецевої, нержавіючої сталі.

Труби з кольорових металів і ребра на корені припаяні або повністю луджені.

Матеріал Стандарт гофрованої ребристої трубки

Як основна труба, так і ребро можуть бути виготовлені з вуглецевої та нержавіючої сталі

Вуглецева сталь: A179, A192, SA210 Gr A1/C, A106 Gr B

Нержавіюча сталь: TP304/TP304L, TP316/TP316L, T2

Переваги та застосування

Оскільки нержавіюча сталь має високу корозійну стійкість, гофрована труба з нержавіючої сталі може бути широко використана, коли обставини мають певний ступінь корозії або чистоти, наприклад, кліматична промисловість, опалення, сушіння та охолодження.

Переваги гарячеоцинкованої оребреної труби

1. Вартість обробки гарячої оцинкованої ребристої трубки низька: вартість гарячого цинкування проти іржі нижча, ніж у інших шарів фарби;

2. Гарячеоцинкована оребрена труба є довговічною: у приміському середовищі стандартна гарячеоцинкована антикорозійна товщина може зберігатися понад 50 років без ремонту; у міських районах або морських зонах стандартне гарячеоцинковане антикорозійне покриття може зберігатися протягом 20 років без ремонту;

3. Надійність гарячеоцинкованої ребристої труби хороша: шар цинкування та сталь металургійно поєднуються та стають частиною сталевої поверхні, а довговічність первинного покриття є більш надійною;

4. Міцність покриття гарячеоцинкованих ребристих труб висока: цинкове покриття утворює спеціальну металургійну структуру, яка може витримувати механічні пошкодження під час транспортування та використання;

5. Комплексний захист гарячеоцинкованої ребристої труби: кожна частина покритої частини може бути покрита цинком, навіть у депресії, гострий кут і приховане місце можуть бути захищені повним ім'ям;

6. Гарячеоцинкована оребрена труба заощаджує час і зусилля: процес цинкування відбувається швидше, ніж інші методи нанесення покриття, і дозволяє уникнути часу, необхідного для фарбування на будівельному майданчику після встановлення.

Високочастотний зварювальний ребристий трубчастий радіатор для струнного типу та ребристого типу з намотуванням, позбавлений недоліків і вдосконалений високочастотним зварюванням, є ефективним тепловипромінюючим елементом ребристої труби, сама ребристість труби є товщиною смуги 0.{{1 }}мм обмотка в ребристій трубі, а процес високочастотного зварювання, зварювання в таблетованій трубі, забезпечує міцність з’єднання труби та плавник, інтенсивність тепла металу досягла 1.10 1.20 Вт/кг градусів за Цельсієм, широко використовується в економайзері котлів попереднього нагрівача повітря з ребристими трубками та виробничому цеху, виробництві житлових енергозберігаючих радіаторів і теплових труб, як пізні обмотка бажана.

Спіральна оребрена труба є ефективним теплообмінним пристроєм. Його площа теплопередачі в кілька разів до кількох разів, вона може посилити теплопередачу, зменшити опір потоку, зменшити споживання металу, щоб підвищити економічну та експлуатаційну надійність теплообмінного обладнання. В даний час спіральна оребрена труба широко використовується в різних котлах. Структура спіральної оребреної труби показана на малюнку вище.

Одиниця специфікації спірально-ребристої труби:

Діаметр базової труби становить 18-219 мм

Товщина стінки основної труби: 2-8 мм

Товщина ребра 0.8-2 s

Висота ребра 10-30 мм

Крок 5-20 т

Довжина реберної труби менше або дорівнює 10000 мм L

Примітка: 1. Таблиця за межами специфікацій може бути зроблена за погодженням сторони попиту

2. Плавник зазвичай менше 1/2 діаметра

3. Завод виробляє спірально-ребристу трубу DG1020-97 JB/T6512-92 та інші стандарти

Специфікація виробу та список параметрів спірально-ребристої трубки

Оцинкована оребрена труба Матеріал: звичайна вуглецева сталь, нержавіюча сталь, корозійно-стійка сталь, безшовна сталева труба, високочастотна електрозварна сталева труба

Тип і матеріал високочастотної зварної спірально-ребристої труби

Зварювальна оребрена труба включена: суцільний тип, зубчастий тип

Зварювальний матеріал: вуглецева сталь, корозійностійка сталь, нержавіюча сталь, легована сталь

Діапазон застосування високочастотної зварної спірально-ребристої труби

Котловий економайзер, котли електростанцій, нафтохімії, теплообмінник

Високочастотна зварна спіральна реберна труба Діаметр базової труби: O 25- o D 140 мм

Основна довжина труби L:1-12 метрів

Відстань між ребрами t: 5-30 мм

Товщина ребра Sn:0.8-2.5 мм

HF: висота ребер зазвичай менша за радіус основної труби (8-30 мм)

Холоднокатана композитна реберна труба

Труба: вуглецева сталь, нержавіюча сталь, легована сталь

Ребро: алюміній

Сфера застосування холоднокатаної композитної реберної труби

Теплообмінник, духовка

Асортимент виробництва холоднокатаної композитної оребреної труби

Наружний діаметр трубки: O 16- o 38 мм

Діаметр оребреної труби: O 35- o 70 мм

Довжина L:1-4 метрів оребрена труба

Відстань ребристих труб t:2,5, 3, 7 мм

Щоб надіслати вам швидку пропозицію, ми будемо раді отримати від вас детальний запит, включаючи:

• Матеріал труби основи

• Розмір базової труби (OD x WT x Довжина)

• Матеріал плавника

• Тип плавника

• Діаметр або висота плавника

• Товщина ребра

• Ребра на дюйм, метр або крок ребер

• Довжина гладких, неоребрених кінців

• Кількість ребристих труб

(Додаткове виготовлення, наприклад, згинання або зварювання труб у трубну плиту або вузол)
