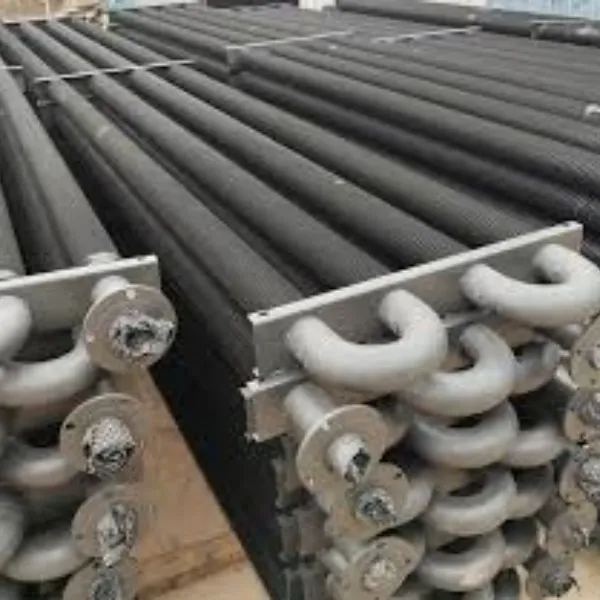

Пучок ребристих труб|Пучок ребристих труб

Опис продукції

1. Що таке ребристий трубний пучок?

Пучок ребристих труб, що складається з кількох ребристих труб, розташованих за певними правилами, називається пучком ребристих труб. Теплообмінник з ребристою трубою може складатися з одного або кількох пучків ребристих труб.

2. Який склад ребристого трубного пучка?

Оребрена труба (кілька труб): основний елемент теплопередачі.

Трубна коробка (колектор) або трубна пластина: колектор, коліно або сталева пластина, що з’єднує два кінці ребристої труби.

Коли оребрена труба з’єднана з колектором або трубною решеткою, відстань між ребристими трубами є фіксованою, і трубна коробка утворює безперервний канал для потоку рідини в трубі. Каркас: підтримує та фіксує весь пучок ребристих труб.

3. Розташування пучка ребристих труб?

У пучку ребристих труб вибір розташування ребристих труб є вирішальним. Розрізняють два види розташування: шахове і послідовне. Так зване шахове розташування відноситься до перехресного розташування труб у напрямку повітряного потоку, тоді як рядне розташування відноситься до послідовного розташування труб у напрямку потоку повітря.

На наступному малюнку показано, що оребрені труби з різними структурами ребер, наприклад прямокутні ребра або цілісні пластинчасті ребра (також звані пластинчатими ребрами), також можна розділити на розташовані в шаховому порядку та рядні.

Стрілка на малюнку позначає напрямок потоку рідини поза трубою, S1 позначає поперечну відстань між трубами, а S2 позначає поздовжню відстань між трубами.

Переваги і недоліки рядного і шахового розташування:

Послідовне розташування: коли рідина обтікає зовнішню сторону труби, збурення невелике, а коефіцієнт теплопередачі низький, але перевага полягає в тому, що опір невеликий.

Поперечний ряд: коли рідина обтікає зовнішню сторону труби, вона піддається великим перешкодам і має високий коефіцієнт теплопередачі, але недоліком є ​​те, що опір великий. Якщо немає суворого обмеження на падіння опору, слід віддавати перевагу розташуванню в шаховому порядку; Коли необхідний перепад опору дуже малий, слід вибрати схему послідовного розташування.

4. Конструктивна форма колектора оребрених труб

Якщо форма розташування пучків ребристих труб (послідовно або в шаховому порядку, а також вибір відстані між трубами) в основному визначається врахуванням вимог до теплопередачі рідини поза трубою, то форма і структура трубної коробки в основному визначаються на основі вимог до тиску та теплопередачі рідини всередині труби.

Загалом слід дотримуватися наступних принципів:

(1) Якщо тиск рідини в трубі є відносно високим, кругла труба великого діаметру зазвичай вибирається як колектор труби. Наприклад, у котлах майже всі використовують круглі труби як трубні коробки/колектори.

(2) При застосуванні повітряного охолоджувача кращим є колектор із квадратної труби.

Квадратний трубний колектор має перевагу в тому, що кілька рядів ребристих труб можна з’єднати одночасно. Коли в трубі є конденсація пари, потрібен великий паровий простір, і необхідно з’єднати колектор труби з кількома рядами труб.

(3) Коли різниця температур між входом і виходом рідини в трубі є великою, трубна коробка може деформуватися через різне теплове розширення ряду труб. У цьому випадку слід використовувати короб для труб розкладання.

(4) За винятком першого та останнього рядів трубних пучків, які повинні бути з’єднані відповідними трубними коробками, інші ряди повинні бути з’єднані один до одного колінами.
