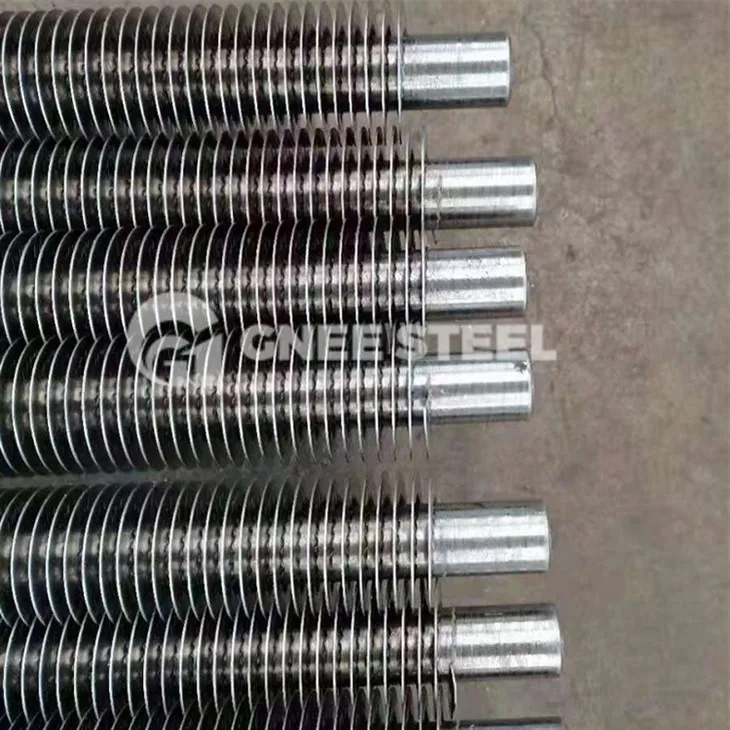

Вбудована оребрена труба|Реберні труби типу G
Опис продукції
Що таке вбудована оребрена труба?
Вбудовані труби з ребрами також називаються ребристими трубами типу G. Вбудована оребрена труба забезпечує ідеальне з'єднання між ребром і трубою. Основна конструкція вбудованих ребристих труб полягає в тому, що за допомогою професійного обладнання труби та ребра вставляють ребра в гвинтову канавку. Нарешті об’єднали ребро та трубку як єдине ціле. Трубки Embedded Fin можна використовувати при вищих температурах і вони дуже довговічні. Вбудовані труби з ребрами найкраще підходять для використання, яке включає високі термічні цикли або високі температури, і де ребристий бік буде піддаватися регулярному очищенню.
Типовий розмір вбудованої ребристої труби:
|
Наружний діаметр основної труби (мм) |
Основна труба Товщина (мм) |
Висота плавника (мм) |
Товщина ребра (мм) |
Крок ребра (мм) |
|
15,88 мм ~50,8 мм |
1.0 мм ~3.0 мм |
6,35 мм ~ 25,4 мм |
{{0}}.3 мм ~0,5 мм |
2,1 мм ~ 6.0 мм |
|
Матеріал базової труби |
Матеріал плавника |
Довжина труби (Mtr) |
||
|
Вуглецева сталь, легована сталь, нержавіюча сталь |
Алюміній, Мідь |
Менше або дорівнює 21 млн |
||
Яке застосування вбудованої оребреної труби?
Вбудовані оребрені труби мають різні застосування в системах теплопередачі, де потрібна підвищена ефективність теплообміну. Деякі поширені програми включають:
1. Теплообмінники: вбудовані оребрені труби широко використовуються в теплообмінниках для таких галузей промисловості, як HVAC, холодильне обладнання, виробництво електроенергії, хімічна обробка, а також нафто- та газова промисловість. Вони забезпечують збільшену площу поверхні, що покращує передачу тепла між двома рідинами, наприклад, у теплообмінниках повітря-повітря або рідина-рідина.
2. Теплообмінники з повітряним охолодженням: вбудовані оребрені труби використовуються в теплообмінниках з повітряним охолодженням (ACHE), де охолодження досягається пропусканням повітря над ребристими трубами. Ці застосування можна знайти на електростанціях, нафтопереробних заводах, нафтохімічних заводах та інших промислових підприємствах.
3. Радіатори: в автомобільних радіаторах часто використовуються вбудовані оребрені труби для посилення розсіювання тепла від охолоджуючої рідини, що циркулює через труби. Ребра збільшують площу поверхні, що контактує з повітрям, що забезпечує ефективне охолодження.
4. Конденсатори та випарники: вбудовані оребрені труби зазвичай використовуються в конденсаторах і випарниках систем охолодження та кондиціонування повітря. Вони полегшують передачу тепла між холодоагентом і навколишнім середовищем, покращуючи загальну продуктивність системи.
5. Утилізація відпрацьованого тепла: вбудовані оребрені труби можна використовувати в системах утилізації відпрацьованого тепла, де тепло промислових процесів або вихлопних газів уловлюється та використовується для інших цілей. Покращена теплопередача, що забезпечується ребрами, покращує ефективність рекуперації тепла.
6. Котли: у котлах можна використовувати вбудовані оребрені труби для підвищення ефективності теплопередачі та покращення загальної продуктивності. Вони зазвичай зустрічаються в промислових котлах, що використовуються на електростанціях, нафтопереробних заводах та в інших масштабних установках.
7. Процес нагріву та охолодження: вбудовані оребрені труби знаходять застосування в різноманітних системах технологічного нагріву та охолодження, де ефективний теплообмін має вирішальне значення, наприклад, на підприємствах хімічної, харчової та фармацевтичної промисловості.
Основна характеристика вбудованої оребреної труби
1. Вбудована оребрена труба Макс. Робоча температура: 400 градусів
2. Вбудована оребрена труба Стійкість до атмосферної корозії: OK
3. Вбудована оребрена труба Механічний опір: поганий
4. Ребра та оголені труби з’єднуються щільніше, ніж звичайне натягнення, намотане на край ребра
Вбудовані оребрені труби пропонують рішення, коли вищі температури, безперервний термічний цикл і вібрація труб через високі швидкісні потоки повітря можуть спричинити збої. Ребро механічно вставляється в канавку, яка прорізана в зовнішньому діаметрі труби, і фіксується на місці роликами, які змушують канавку щільно закриватися навколо основи ребра. Вбудовані оребрені труби зазвичай використовуються в додатках із температурами металу до 750 градусів за Фаренгейтом.
Щоб надіслати вам швидку пропозицію, ми будемо раді отримати від вас детальний запит, включаючи:
• Матеріал труби основи
• Розмір базової труби (OD x WT x Довжина)
• Матеріал плавника
• Тип плавника
• Діаметр або висота плавника
• Товщина ребра
• Ребра на дюйм, метр або крок ребер
• Довжина гладких, неоребрених кінців
• Кількість ребристих труб
(Додаткове виготовлення, наприклад, згинання або зварювання труб у трубну плиту або вузол)
