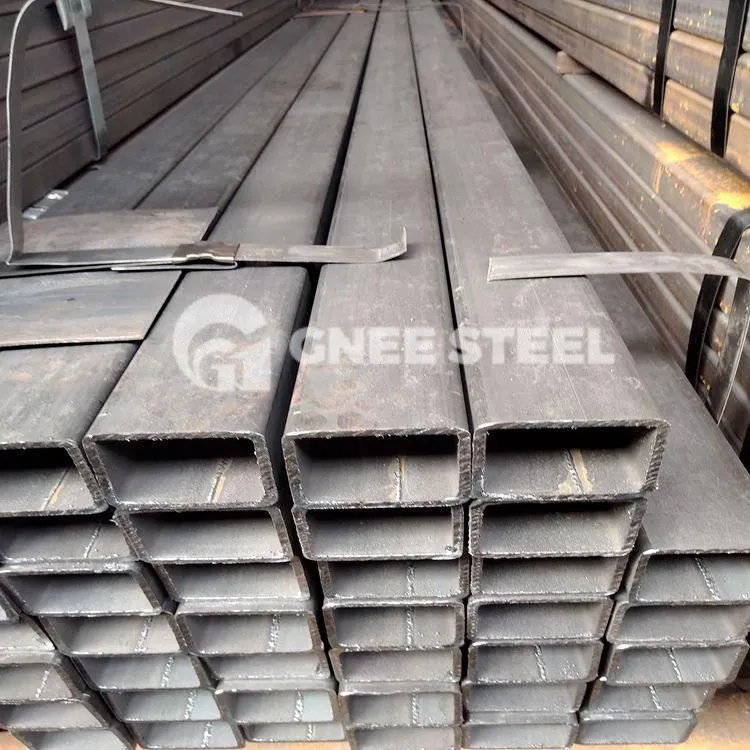

Квадратні та прямокутні труби з вуглецевої сталі JIS G3466

JIS G3466 є японським промисловим стандартом. Квадратні та прямокутні труби JIS G3466 — це труби з вуглецевої сталі, які використовуються для цивільного будівництва та інших конструкцій.

Специфікація квадратної та прямокутної труби JIS G3466

Сорт: СТКР 400, СТКР 490

Розмір квадрата: 40*40 мм-350*350 мм

Прямокутний розмір: 20*50 мм-200*400 мм

Товщина стінки: 1.6-12 мм

Застосування: для будівництва, архітектури, інших споруд

Техніка: холодна обробка, гаряча обробка, ERW

MOQ: 3 тонни

Умови оплати: T/T, L/C

Конструкційна труба JIS G3466Хімічний склад:

Марка сталі	Хімічний склад %
	C	Сі	Мн	P	S
СТКР 400	0.25 макс.	-	-	0.040 макс.	0.040 макс.
СТКР 490	0.18 макс.	0.55 макс.	1,50 макс.	0.040 макс.	0.040 макс.

Вугільна конструкційна труба JIS G3466Механічні властивості:

Марка сталі	Міцність на розрив	Межа текучості	подовження %
	Н/мм²	Н/мм²	(Тестовий зразок № 5)
СТКР 400	400 {41} хв.	245 {25} хв.	23 хв.
СТКР 490	490 {50} хв.	325 {33} хв.	23 хв.

Вугільна конструкційна труба JIS G3466



































П'ять методів виявлення поверхневих дефектів у прямокутних трубах JIS G3466

1. Випробування вихровими струмами
Випробування вихровими струмами доступні в різних формах, включаючи звичайні випробування вихровими струмами, дистанційні випробування вихровими струмами, багаточастотні випробування вихровими струмами та імпульсні випробування вихровими струмами. Використовуючи датчики вихрових струмів, різні типи та форми дефектів на поверхні структурних труб JIS G3466 генерують різні сигнали. Перевагами цього методу є висока точність виявлення, висока чутливість, швидка швидкість виявлення та здатність виявляти як поверхню, так і підповерхню труб, незалежно від поверхневих забруднень, таких як нафта. Недоліки включають високий рівень помилкового виявлення, коли бездефектні структури можуть бути помилково визначені як дефекти, і труднощі в налаштуванні роздільної здатності виявлення.

2. Ультразвуковий контроль
Коли ультразвукові хвилі проникають у матеріал і стикаються з дефектом, частина звукової хвилі відбивається. Передавач і приймач можуть аналізувати відбиті хвилі для точного виявлення дефектів. Ультразвуковий контроль зазвичай використовується для перевірки поковок, пропонуючи високу чутливість дефектоскопії. Однак перевіряти труби складної форми складно, потрібен певний рівень гладкості поверхні прямокутних труб і потрібен сполучний агент, щоб заповнити проміжок між зондом і поверхнею, що перевіряється.

3. Магнітопорошковий контроль
Магнітопорошкове тестування працює шляхом створення магнітного поля всередині прямокутного матеріалу труби JIS G3466. Коли є поверхневі або приповерхневі розриви або дефекти, лінії магнітного поля спотворюються локально, створюючи магнітні полюси на цих розривах. Переваги включають низькі витрати на обладнання, високу надійність та інтуїтивно зрозумілі результати. Недоліками є високі експлуатаційні витрати, неможливість точно класифікувати дефекти та низька швидкість виявлення.

4. Інфрачервоне тестування
За допомогою високочастотних індукційних котушок на поверхні прямокутних труб JIS G3466 генеруються вихрові струми. Ці струми змушують дефектні ділянки споживати більше електроенергії, підвищуючи місцеву температуру. Інфрачервоне виявлення підвищення температури допомагає визначити глибину дефектів. Інфрачервоне тестування зазвичай використовується для виявлення дефектів на плоских поверхнях і не підходить для нерівних металевих поверхонь.

5. Випробування на розсіювання магнітного потоку
Метод випробування на витік магнітного потоку дуже схожий на випробування магнітними порошками, але пропонує ширший діапазон застосування, вищу чутливість і більшу надійність порівняно з випробуваннями на магнітних порошках.
