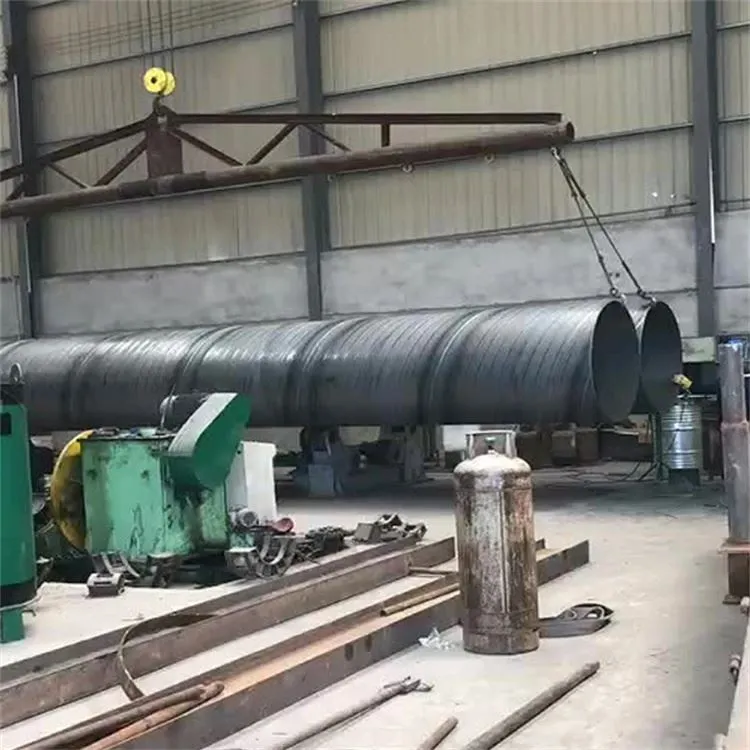

Спіральнозварна сталева труба X52

Спіральна зварна сталева труба X52 — це магістральна труба, виготовлена ​​спіральним (спіральним) дуговим зварюванням під флюсом відповідно до класу X52 API 5L, також позначеного як L360, із заданою мінімальною межею текучості 360 МПа (52 000 psi). Поставляється в PSL1 і PSL2, він обслуговує транспортування нафти, газу та води великими діаметрами. На цій сторінці описано його стандарт, марку, розміри, хімію, механічні властивості, перевірку зварювання та варіанти покриття.
Послати повідомлення
Чат зараз
Введення продукту

Огляд продукту

Спіральна зварна сталева труба X52 — це лінійна труба з вуглецевої сталі, виготовлена ​​шляхом формування спіралі з гарячекатаного рулону та з’єднання шва дуговим зварюванням під флюсом (SAW). У термінології API продукт називається SAWH (спіральний шов під флюсом зварений); у Китаї, на Близькому Сході та в Південній Америці цю ж трубу широко називають SSAW (спіральна дугова зварка під флюсом). Марка X52 (L360) забезпечує збалансоване поєднання міцності, міцності та зварюваності, що робить цей продукт загальним вибором для ліній електропередачі великого діаметру та водної інфраструктури.

Там, де цього вимагає проект, труба постачається у PSL2 з більш суворим хімічним складом, контролем вуглецевого еквівалента, випробуванням на удар за Шарпі та перевіркою зварних швів по всій довжині. Перед замовленням перевірте застосовну версію API 5L, рівень PSL, зовнішній діаметр, товщину стінки, покриття та перевірку.



Хімічний склад і механічні властивості

API 5L X52 Хімічний склад (зварні труби)

Елемент (макс., мас.%) PSL1 (зварний) PSL2 (L360M, типовий)
Вуглець (C) Менше або дорівнює 0,26 Менше або дорівнює 0,22 (менше або дорівнює 0,24 для умови N)
Марганець (Mn) Менше або дорівнює 1,40* Менше або дорівнює 1,40*
Фосфор (P) Менше або дорівнює 0,030 Менше або дорівнює 0,025
Сірка (S) Менше або дорівнює 0,030 Менше або дорівнює 0,015
Кремній (Si) - Менше або дорівнює 0,45
Nb / V / Ti контролюється за API 5L Nb Менше або дорівнює 0,05, V Менше або дорівнює 0,05, Ti Менше або дорівнює 0,04 (M)
Вуглецевий еквівалент не вимагається CE_IIW Менше або дорівнює 0,43; CE_Pcm Менше або дорівнює 0,25

*Mn може бути підвищений за правилом обміну Mn–C: на кожні 0,01 % вуглецю нижче максимального, максимальний Mn збільшується на 0,05 %, до 1,65 % для марок Менше або дорівнює L360. Значення є орієнтовними та мають бути перевірені відповідно до застосовної версії API 5L, PSL, умов поставки та замовлення на придбання.



API 5L X52 Механічні властивості

Власність Вимога
Межа текучості (хв.) 360 МПа (52 000 psi)
Міцність на розрив (хв.) 460 МПа (66 700 psi)
Діапазон продуктивності PSL2 360–530 МПа
Діапазон розтягування PSL2 460–760 МПа
Коефіцієнт плинності до розтягування Менше або дорівнює 0,93 (OD > 323,9 мм, PSL2)
Подовження за формулою API 5L (залежить від поперечного перерізу та міцності на розрив)
Удар Шарпі (PSL2) 0 градусів, середнє Більше або дорівнює 27 Дж, одиночне Більше або дорівнює 20 Дж; нижчі температури відповідно до специфікації проекту
Гідростатичне випробування P=2St/D; S=60 % SMYS (PSL1), до 90 % SMYS (PSL2); кожна труба перевірена



Розміри та доступний асортимент

Параметр Доступний асортимент / варіант
Тип труби SAWH / SSAW (спіральне дугове зварювання під флюсом)
Зовнішній діаметр 219–3048 мм (8–120 дюймів), типовий
Товщина стінки 5,0–30 мм, типовий
Довжина 6–12 м (СРЛ/ДРЛ); приблизно до 18 м
PSL PSL1 / PSL2
Позначення сорту X52 / L360 (L360M, L360N для PSL2)
Кінці труб скошений кінець (BE) під зварювання; звичайний кінець (PE)
Захист поверхні 3LPE, 3LPP, FBE, внутрішня епоксидна смола, цементно-розчинна обшивка (за проектом)
Огляд 100 % зварювання UT, гідростатичний, розмірний, візуальний; третя сторона за запитом

«Доступні всі розміри» не замінює підтверджений асортимент постачання. Нестандартні діаметри, товщина стінок або довжина оцінюються відповідно до замовлення та можливостей станка. Допуск на OD тіла зазвичай становить ± 0,75 %, а товщина стінки +15 % / −12,5 % відповідно до API 5L PSL2.



Виробництво та перевірка

Спіральнозварна труба Х52 виготовляється з гарячекатаної рулонної сталі. Смуга готується до краю, потім формується в спіраль під контрольованим кутом формування - зазвичай в діапазоні від 30 градусів до 50 градусів, налаштованим таким чином, щоб задана ширина рулону давала необхідний зовнішній діаметр. Внутрішня зварювальна головка накладає кореневий прохід, а потім зовнішня зварювальна головка під флюсом, утворюючи двостороннє зварювання вздовж спірального шва. Потім трубу розрізають на потрібну довжину, обидва кінці облицьовують і роблять фаски для зварювання в польових умовах.

Оскільки шов проходить по спіралі, довжина зварного шва більша за довжину труби (приблизно в 1,5 рази під кутом формування 45 градусів), що дає змогу перевірити більше загального зварного шва. Кожна труба підлягає 100% спіральному ультразвуковому випробуванню, гідростатичному випробуванню, перевірці розмірів і кінців, а також візуальному огляду; PSL2 додає випробування на удар за Шарпі та суворіший контроль хімії та вуглецевого еквівалента. Кожна труба має номер тепла для відстеження партії.

Спіральне зварювання найбільш конкурентоспроможне для великих діаметрів і помірного тиску. Для ліній малого діаметра, високого тиску або кислих вантажів тип труби та умови доставки повинні бути підтверджені відповідно до проекту та специфікації матеріалів, а не припущеннями.



Застосування спіральнозварної труби X52

Магістральні магістралі нафти і газу (відрізки великого діаметру)

Системи збору та розподілу природного газу

Трубопроводи водопостачання, зрошення та водопостачання

Конструкційні та фундаментні палі (з ASTM A252, де зазначено)

Днопоглиблення та інженерні трубопроводи низького тиску

Придатність залежить від розрахункового тиску, діаметра, товщини стінки, складу середовища, температури, контролю корозії та специфікації проекту. X52 не є універсальним рейтингом для всіх засобів масової інформації, тиску чи середовища.



Сертифікати та перевірка матеріалів

Кожне замовлення документується Сертифікатом випробування матеріалу (MTC) відповідно до EN 10204 3.1 або 3.2, що охоплює результати термохімічного аналізу та механічних випробувань, записи розмірів і візуального контролю, а також результати 100% спірального зварювання неруйнівного контролю. Порядки PSL2 включають результати впливу Шарпі та розрахунок вуглецевого еквіваленту. Додаткові випробування, такі як HIC/SSC для використання в кислих умовах або специфічна для проекту міцність, виконуються, якщо це зазначено. Перевірка третьою стороною (наприклад, SGS, BV або DNV) організовується, якщо цього вимагає замовлення на закупівлю. Номери нагрівання та ідентифікатори партій забезпечують повну відстежуваність.



Покриття, кінцева підготовка та доставка

Зовнішній захист від корозії доступний у вигляді 3LPE (тришаровий поліетилен, ISO 21809-1 / DIN 30670-1), 3LPP (тришаровий поліпропілен) або FBE (сплавлена ​​епоксидна смола). Внутрішній захист може бути забезпечений епоксидним покриттям або, для водопостачання, цементним розчином. Кінці труб скошені для зварювання та оснащені торцевими протекторами; труби комплектуються сталевими стрічками, оснащені торцевими кришками, маркуються та упаковуються для експорту. Пакувальний лист і товаросупровідні документи видаються разом з відправленням. Покриття та облицювання постачаються лише тоді, коли вони відповідають специфікації проекту та застосовному стандарту захисту від корозії.



Випробування та перевірка

SSAW Pipe inspection
SSAW Pipe inspection
ssaw pipe dimensional inspection
ssaw pipe dimensional inspection





Щоб отримати пропозицію, надайте наступне: сорт і PSL (X52/L360, PSL1 або PSL2), застосовне видання API 5L, зовнішній діаметр і товщина стінки, довжина та кількість, вимоги до покриття та кінців труби, вимоги до перевірки та документації, місце доставки та запитаний графік, а також креслення або технічні специфікації, якщо вони є.

Запит на пропозицію



FAQ

Що таке спіральна зварена сталева труба X52?

Це лінійна труба, виготовлена ​​методом спірального (спірального) дугового зварювання під флюсом за API 5L класу X52, також позначеного як L360, із заданою мінімальною межею текучості 360 МПа (52 000 psi). Він поставляється в PSL1 і PSL2 для транспортування нафти, газу та води.



Яка різниця між SAWH і SSAW?

SAWH і SSAW є одним і тим же продуктом. SAWH — це термінологія API для труб з дуговим зварюванням під флюсом; SSAW — торговий термін, який використовується в Китаї, на Близькому Сході та в Південній Америці для спіральних труб, зварених під флюсом. LSAW — різний виріб з поздовжнім швом.



Яка мінімальна межа текучості труби Х52?

Зазначена мінімальна межа текучості магістральної труби API 5L X52 становить 360 МПа (52 000 psi), що еквівалентно класу L360 згідно з ISO 3183. Мінімальна межа міцності на розрив становить 460 МПа (66 700 psi).



Яка різниця між API 5L X52 PSL1 і PSL2?

PSL2 не сильніший; він застосовує жорсткіший контроль. PSL2 обмежує вуглець до 0,22-0,24 %, фосфор до 0,025 %, сірку до 0,015 %, контролює вуглецевий еквівалент (CE_IIW<= 0.43, CE_Pcm <= 0.25), requires Charpy impact testing, full-length weld NDT and traceability. PSL1 welded pipe allows carbon up to 0.26 % with no mandatory impact test or carbon-equivalent limit.



Які діаметри і товщини стінок доступні для спіральнозварних труб Х52?

Спіральнозварні труби X52 зазвичай поставляються із зовнішнім діаметром від 219 мм до 3048 мм (8-120 дюймів) і товщиною стінки 5,0-30 мм, довжиною 6-12 м (приблизно до 18 м). Нестандартні розміри оцінюються відповідно до замовлення та можливостей заводу.



Які перевірки проводяться на спіральнозварній трубі X52?

Кожна труба проходить гідростатичне випробування, 100% ультразвукове випробування спірального зварювання, перевірку розмірів і кінців, а також візуальну перевірку. PSL2 додає випробування на удар за Шарпі та суворіший контроль хімії та вуглецевого еквівалента. Стороння перевірка організовується, якщо це зазначено в замовленні.



Чи можна спіральнозварену трубу X52 постачати з покриттям 3LPE або FBE?

Зовнішні покриття 3LPE, 3LPP і FBE, внутрішні епоксидні та цементно-розчинні покриття для водопостачання можуть постачатися, якщо вони відповідають специфікації проекту та застосовному стандарту захисту від корозії (наприклад, ISO 21809-1 або DIN 30670-1). Підтвердьте тип покриття, товщину та вимоги до тестування разом із замовленням.



Яка інформація необхідна, щоб запитати пропозицію спіральнозварного X52?

Надайте марку та PSL (X52/L360, PSL1 або PSL2), відповідне видання API 5L, зовнішній діаметр і товщину стінки, довжину та кількість, вимоги до покриття та кінців труби, вимоги до перевірки та документації, пункт призначення та графік доставки, а також креслення чи специфікації, якщо вони є.
