Високопродуктивна труба класу X65 класу API 5L

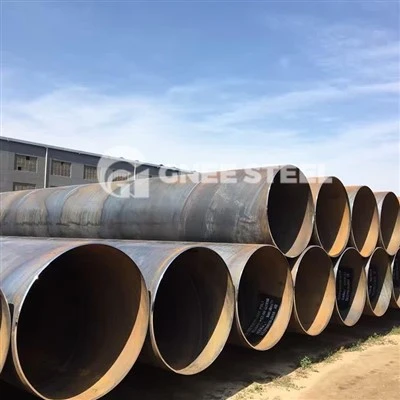

Що таке високопродуктивна труба API 5L Grade X65?
Висока межа текучості:"X65" позначає мінімальну межу плинності65 000 psi(прибл.450 МПа), згадується якL450в міжнародному стандарті ISO 3183.
Висока міцність:Спеціально для PSL2, він забезпечує чудову низько-температурну ударну в’язкість.
Процес SSAW:Процес спірального зварювання дозволяє економічно-виготовляти труби великого-діаметру (до 120 дюймів), які зазвичай використовуються для -наземних-газотранспортних магістралей високого тиску на великі{3}}відстані.
Хімічний склад API 5L X65 (макс. %)
Примітка. Обмеження складу для зварних труб PSL2 суворіші, ніж для PSL1.
| елемент | PSL1 (зварний) | PSL2 (зварний) | Sour Service (PSL2) |
| Карбон (C) | 0.26 | 0.18 | 0.16 |
| Марганець (Mn) | 1.45 | 1.70 | 1.60 |
| Фосфор (P) | 0.030 | 0.025 | 0.020 |
| Сірка (S) | 0.030 | 0.015 | 0.002 |
| Вуглецевий еквівалент (CEiiw) | N/A | 0.43 | 0.41 |
Механічні властивості API 5L X65
| Власність | PSL1 | PSL2 |
| Межа текучості (Rt0,5) | Більше або дорівнює 450 МПа (65 300 psi) | 450 - 600 МПа (65,300 - 87,000 psi) |
| Міцність на розрив (Rm) | Більше або дорівнює 535 МПа (77 600 psi) | 535 - 760 МПа (77,600 - 110,200 psi) |
| Коефіцієнт текучості-до-розтягу | N/A | Менше або дорівнює 0,93 |
| Енергія удару CVN | Не обов'язково | Обов’язковий (наприклад, мін. 27 Дж/40 Дж при 0 градусах) |
Номінальний тиск у трубі API 5L X65 SSAW (теоретичний)
Припустимо, що коефіцієнт проектування дорівнює 0,72, розрахований за формулою Барлоу для загальних розмірів:
| OD (дюйми) | WT (мм) | Розрахунковий тиск (PSI) | Розрахунковий тиск (бар) |
| 16" | 9.53 | 2,700 | 186 |
| 24" | 12.70 | 2,400 | 165 |
| 36" | 15.88 | 2,000 | 138 |
| 48" | 19.05 | 1,800 | 124 |
Таблиця товщини труби API 5L X65 (стандартне посилання)
| NPS (дюйми) | Зовнішній діаметр (мм) | SCH STD (мм) | SCH XS (мм) | SCH 80 (мм) |
| 8" | 219.1 | 8.18 | 12.70 | 12.70 |
| 12" | 323.8 | 9.53 | 12.70 | 17.48 |
| 16" | 406.4 | 9.53 | 12.70 | 21.44 |
| 24" | 610.0 | 9.53 | 12.70 | 30.96* |
| 36" | 914.0 | 9.53 | 12.70 | - |
| 48" | 1219.0 | 9.53 | 12.70 | - |
API 5L Grade X65 PSL1, PSL2 і Sour Service Відмінності
| Особливість | PSL1 | PSL2 | Кисле обслуговування (MS/QS) |
| Основна сила | X65 | X65 | X65 |
| Ударна в'язкість | Не обов'язковий | Обов'язковий (CVN) | Обов'язковий (CVN) |
| Тестування HIC/SSC | немає | немає | Необхідно пройти тести HIC/SSC |
| Контент S/P | Вища | Строго обмежено | Надзвичайно низький (над-чистий) |
| Ремонт зварних швів | Дозволений кузовний ремонт | Кузовний ремонт заборонено | Кузовний ремонт заборонено |
Типи кінців труб для труб API 5L X65 SSAW
Скошені кінці:Стандартний кут 30 градусів (+5 градусів , -0 градусів ) з кореневою поверхнею, який використовується для польового зварювання.
Рівні кінці:Квадратні обрізані кінці, які використовуються для структурних застосувань або рукавних з’єднань.
Квадратний виріз:Кінці обрізають перпендикулярно осі труби.
Вимоги до випробувань для труб API 5L X65 SSAW
Гідростатичний тест:100% індивідуальне випробування труб, щоб гарантувати відсутність витоку під тиском.
Ультразвуковий контроль (UT):Постійне не{0}}руйнівне випробування всього спірального зварного шва та кінців труб.
Р-рентгенівський огляд (RT):Рентгенографічне зображення кінців зварювання для подвійної-перевірки цілісності зварювання.
Механічні випробування:Випробування на розтяг (текучість/розтягнення), сплющення та вигин.
Випробування на удар CVN (PSL2):Гарантує, що труба запобігає крихкому руйнуванню при низьких температурах.
DWTT (випробування на розрив при падінні ваги):Це часто потрібно для труб PSL2 великого-діаметра, щоб перевірити властивості блокування тріщин.
Упаковка та транспортування трубопроводу API 5L X65 SSAW
FAQ
Що означає труба X65?
Труба X65це високо{0}}сталева труба, яка використовується для транспортування нафти та газу.
"Х":Відноситься до межі текучості.
«65»:Це означає, що він має мінімальну межу текучості65 000 psi(приблизно. 450 МПа).
Назва метрики:У міжнародних стандартах (ISO 3183) це називаєтьсяL450.
Навіщо це використовувати:Оскільки він міцніший за стандартні марки (наприклад, клас B або X42), він дозволяєбільш тонкі стінки трубводночас витримує високий внутрішній тиск, що економить вагу та кошти на великих трубопроводах.
Яка різниця міжX60 і труба X65?
Головна відмінність їхсила.
Межа текучості:
X60:Мінімальна межа текучості становить60 000 psi(415 МПа).
X65:Мінімальна межа текучості становить65 000 psi(450 МПа).
Потужність під тиском:
X65є міцнішим і може витримувати вищий внутрішній тиск, ніж X60.
Товщина стінки та вага:
Тому щоX65міцніше, інженери можуть проектувати трубопроводи зтонші стінкипорівняно з X60, зберігаючи той самий рівень безпеки. Це зменшує загальну вагу та витрати на доставку для великих проектів.
Вартість:
X65сталь зазвичай коштує трохи дорожче за тонну, оскільки для досягнення вищої міцності потрібен більш точний хімічний склад (більше легуючих елементів, таких як ванадій або ніобій).
