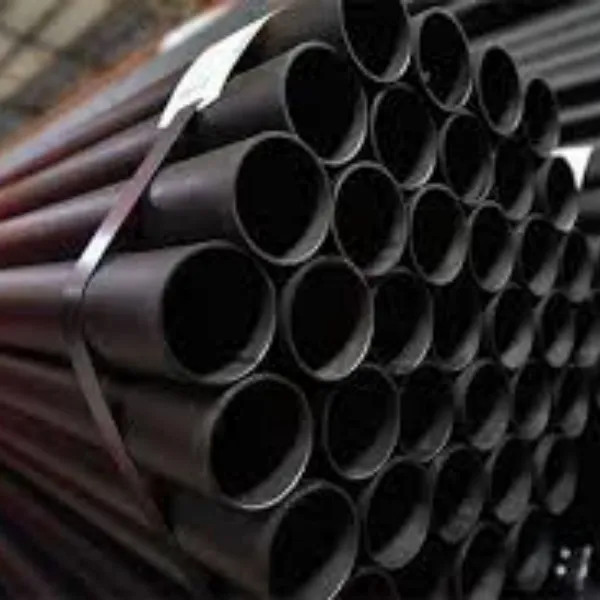

EN 10217-2 Сталева зварна труба P195GH

EN 10217-2 P195GH (BS EN 10217-2 P195GH) — це зварна кругла сталева труба HFW з мінімальною межею текучості 195 МПа при товщині стінки менше або дорівнює 16 мм і міцності на розтяг 320–440 МПа міцність для тиску з високотемпературними властивостями. Крім того, він поділяється на TC1 і TC2...

Послати повідомлення

Чат зараз

Введення продукту

Номер сталі 1,0348.

Примітка: BS EN 10217-2 P195GH повністю еквівалентний EN 10217-2 P195GH, за винятком області застосування. Усі наведені нижче вимоги стосуються BS EN 10217-2 P195GH.

Хімічні компоненти

Хімічний склад	EN 10217-2 P195GH
C	0.13 % макс
Si	0.35 % макс
Мн	0.70 % макс
P	0.025 % макс
S	0.020 % макс
кр	0.30 % макс
пн	0.08 % макс
Ni	0.30 % макс
Al tot	0.020 % мін
Cu	0.30 % макс
Nb	0.01 % макс
Ti	0.03 % макс
V	0.02 % макс
Cr+Cu+Mo+Ni	0.70 % макс

Для співвідношень Al/N більше або дорівнює 2, якщо азот фіксується ніобієм, титаном або ванадієм, деталі про які повинні бути повідомлені, ця вимога не застосовується, за винятком того, що при використанні титану виробник сталі повинен перевірити, що (Al +Ti/2) Більше або дорівнює 0.020 %;

Механічні властивості

Марка сталі	Властивості на розтягнення при кімнатній температурі				Ударні властивості
	Верхня межа текучості або міцність R_eHабо Р_p0.2	Міцність на розрив R_m	Подовження A		Мінімальна середня поглинена енергія КВ₂ при температурі
					l		t
			l	t	0 ступінь	-10 ступінь	0 ступінь
P195GH	195 МПа мін	320 – 440 МПа	27% мін	25% мін	40 J	28 J	27 J

l=поздовжній, t= поперечний;

З підвищенням температури міцність EN 10217-2 зменшується, і важливо розуміти цю зміну для безпеки трубопроводів, які часто використовуються в середовищах із високою температурою та високим тиском. Зміна в P195GH показана нижче:

Марка сталі	Міцність доказу R_p0.2 МПа, мін при температурі град
Марка сталі	100	150	200	250	300	350	400
P195GH	175	165	150	130	113	102	94

Процес виготовлення

uk 10217-2 P195GH виготовляється за допомогою процесу HFW (високочастотне зварювання). EN 10217-2 вимагає, щоб він виготовлявся з використанням струму 100 кГц або більше.

Зона зварного шва не повинна мати тріщин і непроплавлення. Ремонт зварного шва труб HFW не допускається.

ERW Steel Pipe Manufacture Process

Залежно від сировини, формування та умов доставки існує кілька виробничих маршрутів, які не вказані в EN 10217-2.

Маршрут N градус (згідно частини 1)	Маршрути виготовлення		Прийнятний стан доставки^a
	Вихідний матеріал	Операція формування
1c	Як (гаряче)катана стрічка	Холодне формування та зварювання	НП
1d			NR
2b	Нормована рулонна стрічка		NW
2c			НП
2d			NR

a: NP=tube full body normalized; NW=нормована зона зварювання; NR=нормалізована прокатка або гаряче (розтягнення) зменшена в межах нормалізованого діапазону температур.

Розмір

EN 10217-2 195Розміри сталевих труб GH зазвичай включають такі діапазони:

Зовнішній діаметр: 10,2 мм – 610 мм;

Товщина стінки: 1,4 мм – 16 мм;

У стандарті передбачено три серії бажаної товщини.

Серія 1=діаметр, для якого стандартизовані всі аксесуари, необхідні для побудови системи трубопроводів;

Серія 2=діаметр, для якого не всі аксесуари стандартизовані;

Серія 3=діаметр для спеціальних застосувань, для яких існує дуже мало стандартизованих аксесуарів;

Якщо ви хочете дізнатися допуски на розміри або вимоги до ущільнення сталевих труб, ви можете натиснути специфікацію EN 10217-2, щоб переглянути її.

Вимоги до зовнішнього вигляду

Оздоблення внутрішньої та зовнішньої поверхні сталевої труби має бути типовим для виробничого процесу, і повинна застосовуватися термічна обробка.

Зазвичай фінішна обробка та стан поверхні повинні бути такими, щоб можна було визначити будь-які дефекти поверхні, які потребують обробки.

Будь-які недоліки поверхні, які, як було продемонстровано, глибше ніж 5 % товщини стінки Tor3 мм, залежно від того, що менше, повинні бути виправлені.
