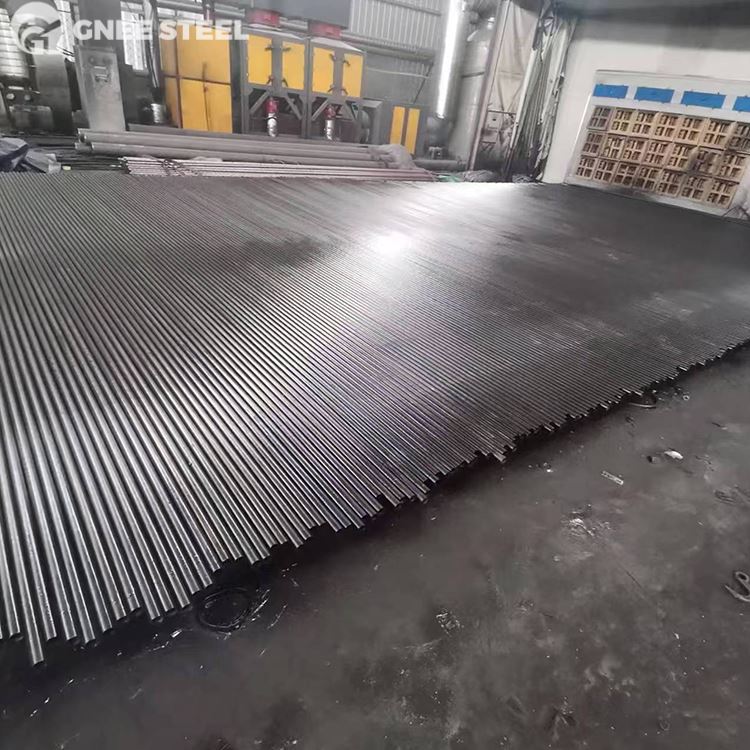

Обсадна труба API 5CT L80-13Cr
L80-13Crвикористовує хром (Cr) як основний легуючий елемент, і його механічні властивості можна регулювати за допомогою процесів термічної обробки для досягнення марок L80 і Super 13Cr110. У CO₂-містких нафтових і газових середовищах його швидкість корозії становить лише 1/30–1/300 від звичайноїN80Qсталь, демонструючи чудову стійкість до корозії. Він також має стійкість до корозії в морській воді, що робить його придатним для видобутку нафти та газу на шельфі.
API 5CT L80-13Cr Ідентифікація обсадної сталевої труби за кольоровою смугою Таблиця
Щоб відрізнити цю-цінні труби зі сплавів у польових умовах, API 5CT визначає унікальну систему кольорового кодування:
| Оцінка | Колір смуги тіла | Колір зчеплення |
| L80-13Cr | 1 червона + 1 коричнева смуга | Вся муфта червона з 1 коричневою смугою |
API 5CT L80-13Cr Хімічний склад обсадної труби (%)
Корозійна стійкість 13Cr повністю зумовлена високим вмістом хрому.
| елемент | C | Мн | P | S | Si | кр | Ni | Cu |
| Вміст (%) | Менше або дорівнює 0,22 | 0.25 - 1.00 | Менше або дорівнює 0,020 | Менше або дорівнює 0,010 | Менше або дорівнює 1,00 | 12.0 - 14.0 | Менше або дорівнює 0,50 | Менше або дорівнює 0,25 |
API 5CT L80-13Cr Механічні властивості безшовної масляної труби
| Власність | Вимога |
| Межа текучості | 552 - 655 МПа (80 - 95 ksi) |
| Міцність на розрив | Більше або дорівнює 655 МПа (95 ksi) |
| Максимальна твердість | Менше або дорівнює 23 HRC |
| Хв. Подовження | Розраховується на основі формули API на площу зразка |
API 5CT L80-13Cr Типи виробництва обсадних труб для нафти та газу
Завдяки металургійним характеристикам 13Cr процес виробництва суворо контролюється:
Безшовні (SML):API 5CT вимагає, щоб L80-13Cr вироблявся безшовним процесом.
Без зварювання:Електрорезистивне зварювання (ERW) та інші методи зварювання суворо заборонені, оскільки зона зварювання дуже сприйнятлива до погіршення продуктивності в корозійному середовищі.
Методи термічної обробки труб L80-13Cr
Термічна обробка має вирішальне значення для досягнення необхідної мартенситної структури та стійкості до корозії:
Гартування та загартування (Q&T):Труби мають пройти повну-загартування та відпустку.
Мета:Для отримання рівномірної загартованої мартенситної структури, гарантуючи, що матеріал досягає межі текучості 80 ksi, зберігаючи твердість у певному діапазоні для запобігання крихкості.
Таблиця розмірів і допусків обсадної труби OCTG API 5CT L80-13Cr
| Параметр | Вимога до толерантності |
| Зовнішній діаметр (OD) |
Більше або дорівнює Більше або дорівнює 4,5": +1.00% / -0,50%; < 4,5": ± 0,79 мм |
| Товщина стінки (WT) | Мінімум87.5%від номіналу (-12,5%) |
| вага | Одне з’єднання: +6.5% / -3,5%; Завантаження: -1,75% |
| прямолінійність | Загальне відхилення Менше або дорівнює Менше або дорівнює 0,2% довжини |
| Дрейф | Має пройти стандартну дрейфову оправку API |
API 5CT L80-13Cr Тип з’єднання обсадної труби для нафтопродуктів, кінці та муфти
Оскільки 13Cr часто використовується в газових свердловинах під високим{1}}тиском, вибір з’єднання є життєво важливим:
Типи кінців:Гладкий кінець (PE), різьбовий та з’єднаний (T&C).
Стандартні потоки API:BTC (контрресна нитка), LTC (довга кругла нитка).
Підключення преміум-класу:ГазонепроникнийПідключення преміум-класудуже поширені в проектах 13Cr для забезпечення нульового витоку в середовищах із високим -тиском CO2.
Лікування зчеплення:Часто передбачає фосфатування або спеціальні -антифрикційні покриття для запобіганняроздратування, до якого нержавіюча сталь дуже схильна під час макіяжу.
Перевірка обсадних труб L80-13Cr
Оскільки 13Cr використовується в критично важливих свердловинах, вимоги до перевірки суворіші, ніж для вуглецевої сталі:
Повно{0}}ультразвукове дослідження (UT):Для виявлення внутрішніх і зовнішніх дефектів тіла труби.
Електромагнітна перевірка (EMI):Для допомоги у виявленні поверхневих тріщин.
Випробування на твердість:Обов’язкова вимога щодо забезпечення твердості в межах API (запобігання розтріскування, викликане-воднем).
Гідростатичний тест:Щоб перевірити цілісність тиску та герметичність.
Тест на дрейф:Для забезпечення чіткості внутрішнього діаметра для свердловинних інструментів.
Металографічний аналіз:Для перевірки мікроструктури повністю відпускають мартенсит.
API 5CT L80-13Cr Обсадна труба для буріння нафтових свердловин, випробування та перевірка
API 5CT L80-13Cr Завод обсадних труб
FAQ
Що таке матеріал 13cr L80?
API 5CT L80-13Crце корпус і трубка з мартенситної нержавіючої сталі, що містить приблизно 13% хрому, спеціально розроблена для захисту від корозії вуглекислим газом (CO2), яку зазвичай називають «солодким обслуговуванням». Оброблена як загартована та відпущена безшовна труба, вона забезпечує межу текучості 80 фунтів на квадратний дюйм, зберігаючи суворий ліміт твердості 23 HRC, пропонуючи найбільш-економічне рішення для заміни стандартної вуглецевої сталі з високим- CO2середовища для продовження терміну служби свердловини. Однак він призначений в першу чергу для солодкого і не підходить для суворих кислих умов з високою концентрацією сірководню ( H2S ).
Яка межа текучості труби L80-13Cr?
Межа текучості труби API 5CT L80-13Cr визначається наступним чином:
Мінімальна межа текучості:80 000 psi (552 МПа)
Максимальна межа текучості:95 000 psi (655 МПа)
